Фасады из керамической плиты тип 1

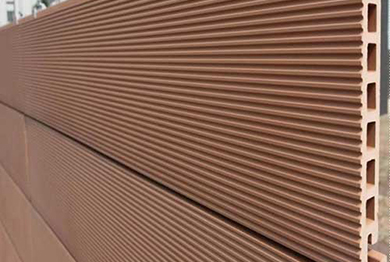

Первый тип несущей подконструкции «ВЕКТОР-1» крепления керамических плит (терракотовых плит) представлен вертикально ориентированным несущим каркасом из кронштейнов и вертикальных направляющих Г и Т-образного сечения.
Подсистема 1-го типа является одним из самых бюджетных способов крепления керамической плиты за счёт возможности крепления несущего кронштейна непосредственно к направляющей, без использования компенсирующих неровности стены удлинителей кронштейнов.
Применение конструкции навесного фасада с керамической плитой оправдывает себя на ровных участках фасада и относительно небольших высотных отметках объекта.
В случае необходимости конструктивные решения данного типа подсистемы позволяют также использовать удлинитель на кронштейн.
Вентфасады из керамической плиты тип 2
Крепление керамических плит в подконструкции тип 2 системы «Вектор-1» производится на вертикальные направляющие С и Ω-образного профиля с помощью дополнительных крепёжных элементов (кляммеров, клипс) взависимости от типа облицовочной плиты. Отличительной особенностью технических решений данного типа подсистемы являются телескопические кронштейны: несущий кронштейн с удлинителем с возможностью нивелирования неровности стены до 120 мм при едином выносе несущего кронштейна.
Сложное сечение вертикального профиля обеспечивает вертикальным направляющим повышенные прочностные характеристики, что даёт возможность увеличить вертикальный шаг установки кронштейнов и тем самым компенсировать дополнительную стоимость обязательно применения удлинителя. Данный тип подсистемы также минимизирует вынос от стены без нарушения технологии вентилируемых фасадов.
Частным случаем конструкции вентфасада с керамической плитой 2-го типа является применение П-образных кронштейнов с креплением С-образной направляющей в местах, где требуется минимальный вылет или регулировка отклонений. Отличается наилучшими показателями стабильности и симметричности восприятия нагрузок.
Вентфасад из керамической плиты тип 3
В отличии от сугубо вертикальных систем, 3-ий тип подконструкции системы «ВЕКТОР-1» с облицовкой терракотовыми плитами представляет собой ортогональный конструктив, где вертикальные направляющие Ω-ного сечения устанавливаются на горизонтальные направляющие Г-образного профиля, которые в свою очередь крепятся к удлинителям кронштейнов, устанавливаемыми с помощью фасадных анкеров по горизонтали с расчётным шагом без привязки к вертикальным осям.
Отсутствие необходимости вести монтаж кронштейнов по согласованной раскладке облицовочного материала позволяет оперативно приступить к работе и произвести половину фасадных работ не дожидаясь окончательного согласования проекта вентфасада.
Подсистема из керамической плиты тип 4
Подсистема для вентфасада из керамической плиты ВЕКТОР тип 4 представляет собой конструкцию навесного фасада с креплением исключительно в межэтажные перекрытия. Данный тип представляет собой ортогональный (вертикально-горизонтальный) вид размещения направляющих.
Особенностью данного типа является крепление несущих кронштейнов исключительно по горизонтальным поясам междуэтажных перекрытий. Стены между перекрытиями при этом обычно заполнены газобетонным или иным «слабым» на вырывную нагрузку анкерной техники основанием. На несущие кронштейны через удлинитель устанавливается усиленный горизонтальный профиль, что позволяет производить регулировку неровностей стен до 120 мм. Таким образом формируется надёжный горизонтальный несущий каркас по перекрытиям здания. При дальнейшем монтаже вертикальные направляющие закрепляются специальными соединителями на горизонтальные направляющие. Плюсы горизонтально-вертикально ориентированной системы заключается в возможности параллельного устройства вентфасада на объекте и ведения проектирования, в условиях сжатого времени и приближающегося зимнего периода оперативно закрыть тепловой контур, выполнив до 50% всех фасадных работ, прежде чем понадобится согласованный с Заказчиком проект НВФ с раскладкой (раскладка облицовочного материала необходима для установки вертикальных направляющих).
Подсистема из керамической плиты тип 5
Подсистема для вентфасада из керамической плиты ВЕКТОР тип 5 является системой крепления исключительно в междуэтажные перекрытия с применением вертикальных направляющих, закрепляемых непосредственно к несущим кронштейнам (или их удлинителям, при необходимости регулировки неровностей стен). Несущий кронштейн представляет собой конструкцию, собранную из двух кронштейнов, крепится на 2 анкера и обладает повышенной несущей способностью. Направляющая С-образного сечения устанавливается посередине усиленного кронштейна между его консолями, таким образом достигая симметричности распределения нагрузки, а возможность использования профиля замкнутого сечения позволяет применять тяжелые облицовочные материалы с большим межэтажным пролётом.
